光耦 - ICPL-074L

產品介紹

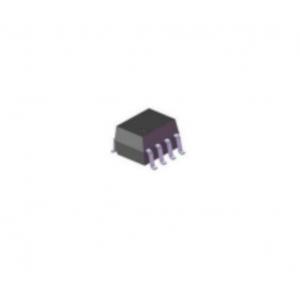

ICPL-074L（雙通道）是SOIC-8軟件包中的25MBd CMOS光耦合器。光耦合器采用了新的CMOS IC技術，以極低的功耗實現了卓越的性能。ICPL-074L的基本組成部分是高速led和CMOS探測器集成電路。每個探測器都包含一個集成的光電二極管、一個高速跨阻抗放大器和一個帶有輸出驅動器的電壓比較器。

一、光耦 - ICPL-074L的特性：

+3.3V和+5V CMOS的兼容性
30 ns max.脈沖寬度失真
40 ns max.傳播延遲(3.3V電源電壓）
30 ns max.傳播延遲傾斜
高速：較小轉速為25 MBd
10kV/μs較小共模抑制
-40°C至105°C的溫度范圍
監管批準：
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1

二、光耦 - ICPL-074L的應用：

數字現場總線隔離

CANBus，RS485，USB

多路數據傳輸

計算機外圍接口

微處理機系統接口
